WGZ鼓形齿HTH体育·(中国)官方网站 特点及应用场合:具有少量轴线偏移补偿性能,不能缓冲、减振。外形尺寸小,理论上传递转矩大,需要润滑、密封,但噪声较大、价格贵,用于联接水平两同轴线轴系传动。用于低速、重载工况条件下联接水平两同轴线,如冶金机械、重型机械等。不适用于高速、高精度的轴系传动,起动频繁、正反转多变的工况不宜采用。
WG型--基本型;
WGP型--带制动盘型,适用于与点盘式制动器配套;
WGZ型--带制动轮型,适用于与瓦块式制动器配套;
WGT型--接中间套型,适用于两轴长距离联接,许用转速[n]取决于中间套的长度和质量,并应验算临界转速;
WGC型--垂直安装型,用于联接垂直的两轴线轴系传动;
I型--密封端盖为分离型,齿间距较大,可以允许较大的径向位移,可与Y、J1、Z1型轴伸联接;
II型--密封端盖为整体型,齿间距小,相对允许径向位移小,结构紧凑,转动惯量小,可与Y、J1型轴伸联接;

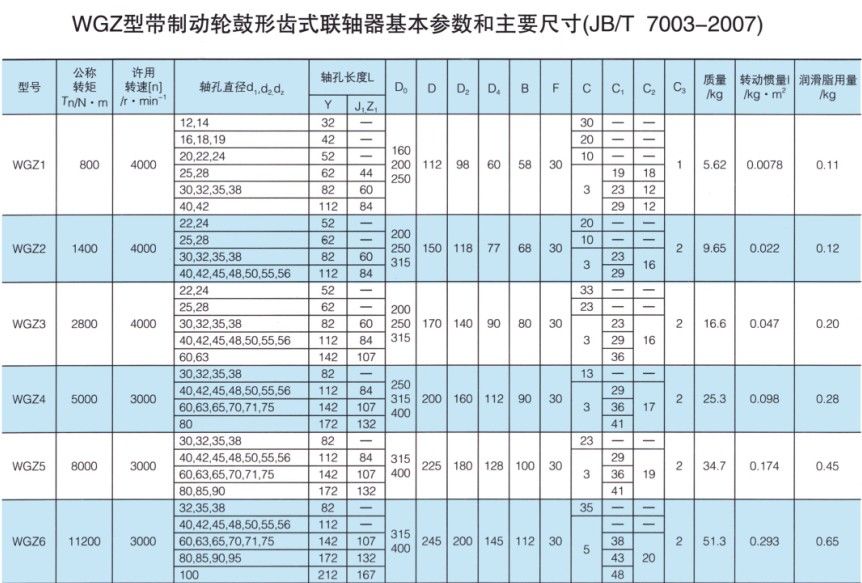

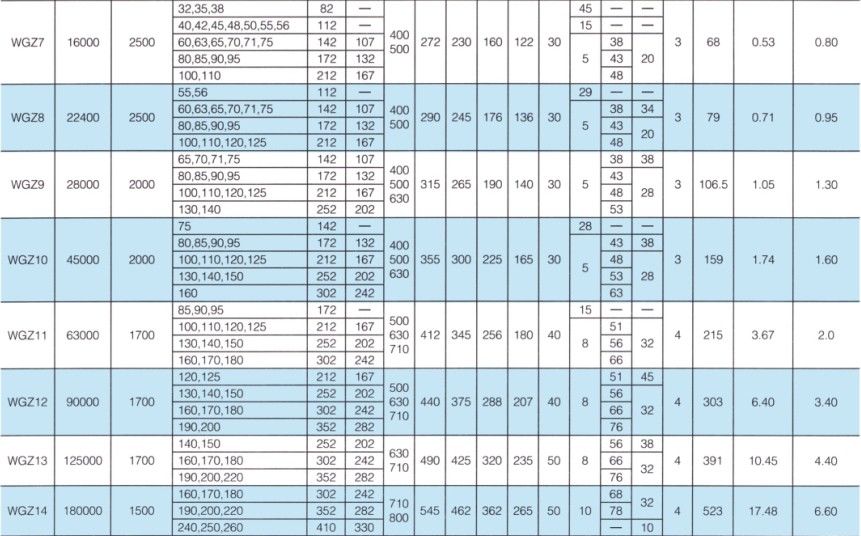

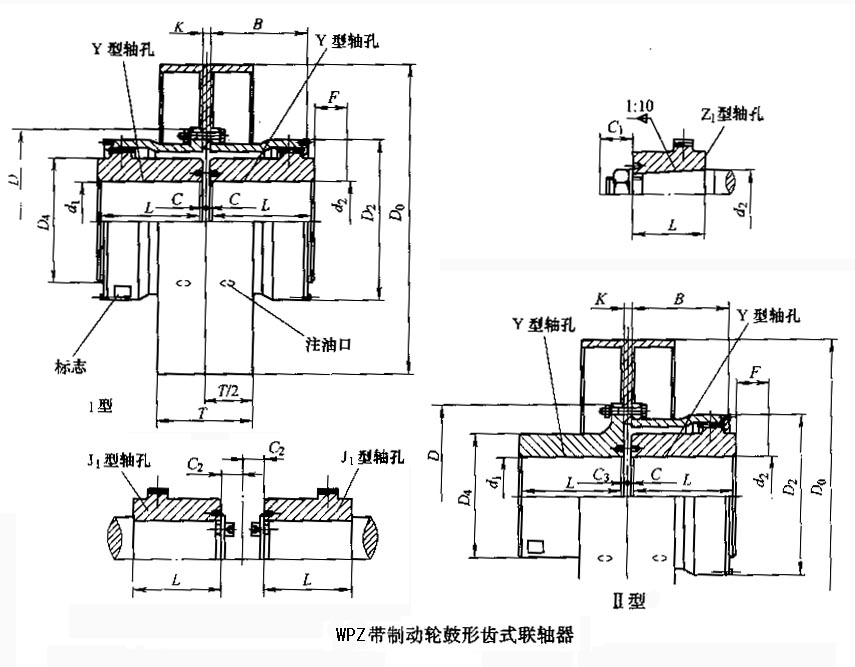

WGZ带制动轮鼓形齿式HTH体育·(中国)官方网站的参数及尺寸:(JB/T 7003-2007) mm
注:1、质量与转动惯量是按******直径的Y轴孔计算的近似值,未计算制动轮。
2、锥型轴孔******轴径至220mm。
3、不同制动轮直径的C、C1、C2植为表中数值再加K/2,k值见另表

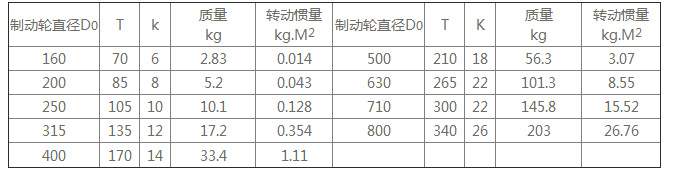

制动轮的主要尺寸、质量和转动惯量 mm
|
